Camera Vision Công Nghiệp Là Gì? Ứng Dụng Trong Kiểm Tra Sản Phẩm

Trong các dây chuyền sản xuất hiện đại, tốc độ và tính chính xác là hai yếu tố có ảnh hưởng trực tiếp đến năng suất cũng như chất lượng sản phẩm. Khi doanh nghiệp chuyển sang tự động hóa, việc kiểm tra bằng mắt thường ngày càng khó đáp ứng yêu cầu, đặc biệt với những dây chuyền chạy liên tục và có sản lượng lớn.

Đây là lý do camera Vision công nghiệp ngày càng được ứng dụng trong các hệ thống kiểm tra tự động. Thay vì chỉ quan sát hình ảnh, hệ thống Vision có thể thu nhận hình ảnh, phân tích dữ liệu và đưa ra quyết định theo những tiêu chí đã được thiết lập.

Đối với các dây chuyền có sử dụng máy in công nghiệp, Camera Vision còn đóng vai trò quan trọng trong việc kiểm tra QR Code, Barcode, DataMatrix, ngày sản xuất, hạn sử dụng, số lô và dữ liệu biến đổi sau khi in. Gia Huy hiện triển khai Camera Vision như một thành phần trong các giải pháp in mã và truy xuất nguồn gốc, kết hợp với máy in và phần mềm dữ liệu.

Camera Vision công nghiệp là gì?

Camera Vision công nghiệp là hệ thống sử dụng camera, nguồn sáng, phần mềm xử lý hình ảnh và các thiết bị điều khiển để tự động thu nhận và phân tích hình ảnh của sản phẩm trong quá trình sản xuất.

Khác với một camera thông thường chỉ ghi hoặc truyền hình ảnh, hệ thống Vision có khả năng phân tích hình ảnh theo tiêu chí được lập trình.

Tùy ứng dụng, hệ thống có thể kiểm tra:

Sản phẩm có xuất hiện đúng vị trí hay không.
Mã QR có tồn tại hay không.
QR Code có đọc được không.
Barcode có đúng nội dung không.
DataMatrix có bị lỗi không.
Ngày sản xuất có đúng không.
Hạn sử dụng có đúng dữ liệu không.
Số lô có trùng với dữ liệu yêu cầu không.
Sản phẩm có bị thiếu hoặc sai chi tiết không.
Vị trí in có nằm trong vùng quy định không.

Vì vậy, hệ thống Vision thường được xem là một lớp kiểm soát chất lượng tự động ngay trên dây chuyền.

>>> Tìm hiểu thêm phương án Triển khai hệ thống kiểm tra mã cho dây chuyền đóng gói

Hệ thống Vision gồm những thành phần nào?

Một hệ thống Vision công nghiệp không chỉ bao gồm một chiếc camera. Tùy bài toán, cấu hình có thể gồm nhiều thành phần phối hợp với nhau.

Camera công nghiệp

Camera là thiết bị thu nhận hình ảnh sản phẩm. Tùy tốc độ dây chuyền và độ chi tiết cần kiểm tra, doanh nghiệp sẽ lựa chọn camera có độ phân giải và tốc độ chụp phù hợp.

Hệ thống chiếu sáng

Nguồn sáng giúp tạo điều kiện hình ảnh ổn định, hạn chế ảnh hưởng của ánh sáng môi trường và làm nổi bật khu vực cần kiểm tra.

Bộ xử lý hình ảnh

Phần mềm hoặc bộ xử lý thực hiện các thuật toán phân tích hình ảnh, đọc mã và so sánh dữ liệu.

Cảm biến

Cảm biến có thể phát hiện sản phẩm đi vào vị trí kiểm tra và kích hoạt quá trình chụp ảnh.

Thiết bị loại sản phẩm lỗi

Nếu phát hiện sản phẩm không đạt, hệ thống có thể gửi tín hiệu đến cơ cấu loại để đưa sản phẩm lỗi ra khỏi dây chuyền.

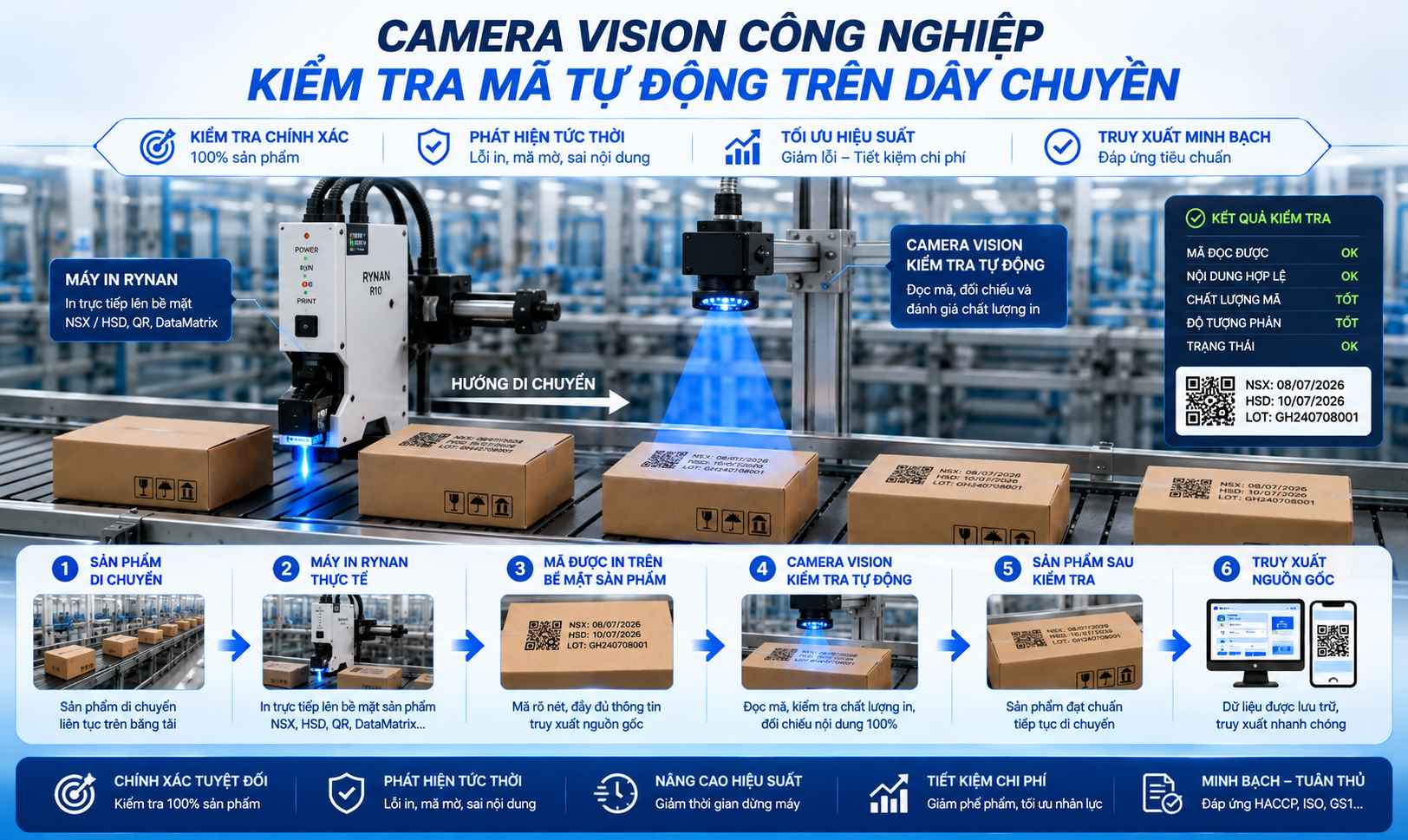

Camera Vision hoạt động như thế nào trên dây chuyền?

Một quy trình kiểm tra sản phẩm bằng Camera Vision thường diễn ra theo các bước:

Bước 1: Phát hiện sản phẩm

Cảm biến xác định sản phẩm đang đi đến vị trí kiểm tra.

Bước 2: Chụp hình

Camera chụp hình ảnh sản phẩm với thời gian rất ngắn để hạn chế ảnh hưởng đến tốc độ dây chuyền.

Bước 3: Phân tích

Phần mềm Vision phân tích hình ảnh dựa trên các tiêu chí được cài đặt.

Bước 4: Đọc và đối chiếu dữ liệu

Nếu kiểm tra mã, hệ thống có thể đọc QR Code, Barcode hoặc DataMatrix và đối chiếu với dữ liệu được cung cấp từ hệ thống quản lý.

Bước 5: Đưa ra kết quả

Sản phẩm được phân loại OK hoặc NG.

Bước 6: Xử lý sản phẩm lỗi

Nếu sản phẩm không đạt, hệ thống có thể kích hoạt cơ cấu loại sản phẩm hoặc gửi cảnh báo cho người vận hành.

Quy trình này giúp doanh nghiệp chuyển từ kiểm tra thủ công sang kiểm tra tự động và liên tục.

>> 5 Cấu Trúc Hệ Thống Truy Xuất Nguồn Gốc- Giải Pháp Triển Khai Thực Tế

Ứng dụng Camera Vision trong kiểm tra sản phẩm

Kiểm tra ngoại quan

Camera có thể kiểm tra các đặc điểm ngoại quan theo tiêu chí được thiết lập, chẳng hạn vị trí, hình dạng hoặc sự hiện diện của một thành phần.

Kiểm tra nhãn và bao bì

Hệ thống có thể xác định nhãn có xuất hiện đúng vị trí hay không hoặc kiểm tra một số đặc điểm của bao bì.

Kiểm tra mã sản phẩm

Camera Vision có thể đọc và xác minh các loại mã như:

QR Code.
Barcode.
DataMatrix.
GS1 DataMatrix.

Đây là ứng dụng đặc biệt quan trọng đối với các dây chuyền có yêu cầu truy xuất nguồn gốc.

Camera Vision kiểm tra QR Code sau in như thế nào?

Đối với dây chuyền in dữ liệu biến đổi, chỉ có máy in là chưa đủ.

Một mã QR có thể gặp nhiều lỗi trong quá trình sản xuất:

Mực bị nhòe.
Thiếu một phần mã.
Mã bị lệch vị trí.
Độ tương phản không đạt.
Dữ liệu in sai.
Mã không thể đọc bằng thiết bị quét.

Camera Vision được đặt sau vị trí in để kiểm tra từng sản phẩm.

Quy trình:

Máy in → QR Code → Camera Vision → Đọc mã → Đối chiếu dữ liệu → OK/NG

Nếu mã đạt yêu cầu, sản phẩm tiếp tục đi qua dây chuyền. Nếu phát hiện lỗi, hệ thống có thể cảnh báo hoặc kích hoạt thiết bị loại sản phẩm.

Gia Huy hiện triển khai mô hình này trong các giải pháp truy xuất nguồn gốc, trong đó Camera Vision đảm nhiệm kiểm tra chất lượng mã, đọc QR Code, đối chiếu dữ liệu và phát hiện sản phẩm lỗi theo thời gian thực.

Camera Vision kiểm tra Barcode và DataMatrix

Ngoài QR Code, hệ thống Vision có thể được ứng dụng để kiểm tra Barcode và DataMatrix.

Đặc biệt, DataMatrix thường được sử dụng khi doanh nghiệp cần đưa nhiều dữ liệu vào một mã có kích thước nhỏ. Gia Huy hiện có các giải pháp kết hợp máy in TIJ/PIJ, dữ liệu biến đổi và Camera Vision để kiểm soát mã sau in.

Các dữ liệu có thể được kiểm tra gồm:

Số serial.
Số lô.
Ngày sản xuất.
Hạn sử dụng.
Mã sản phẩm.
Dữ liệu truy xuất.

Việc kiểm tra ngay sau in giúp giảm nguy cơ sản phẩm mang mã lỗi tiếp tục đi đến công đoạn đóng gói hoặc xuất hàng.

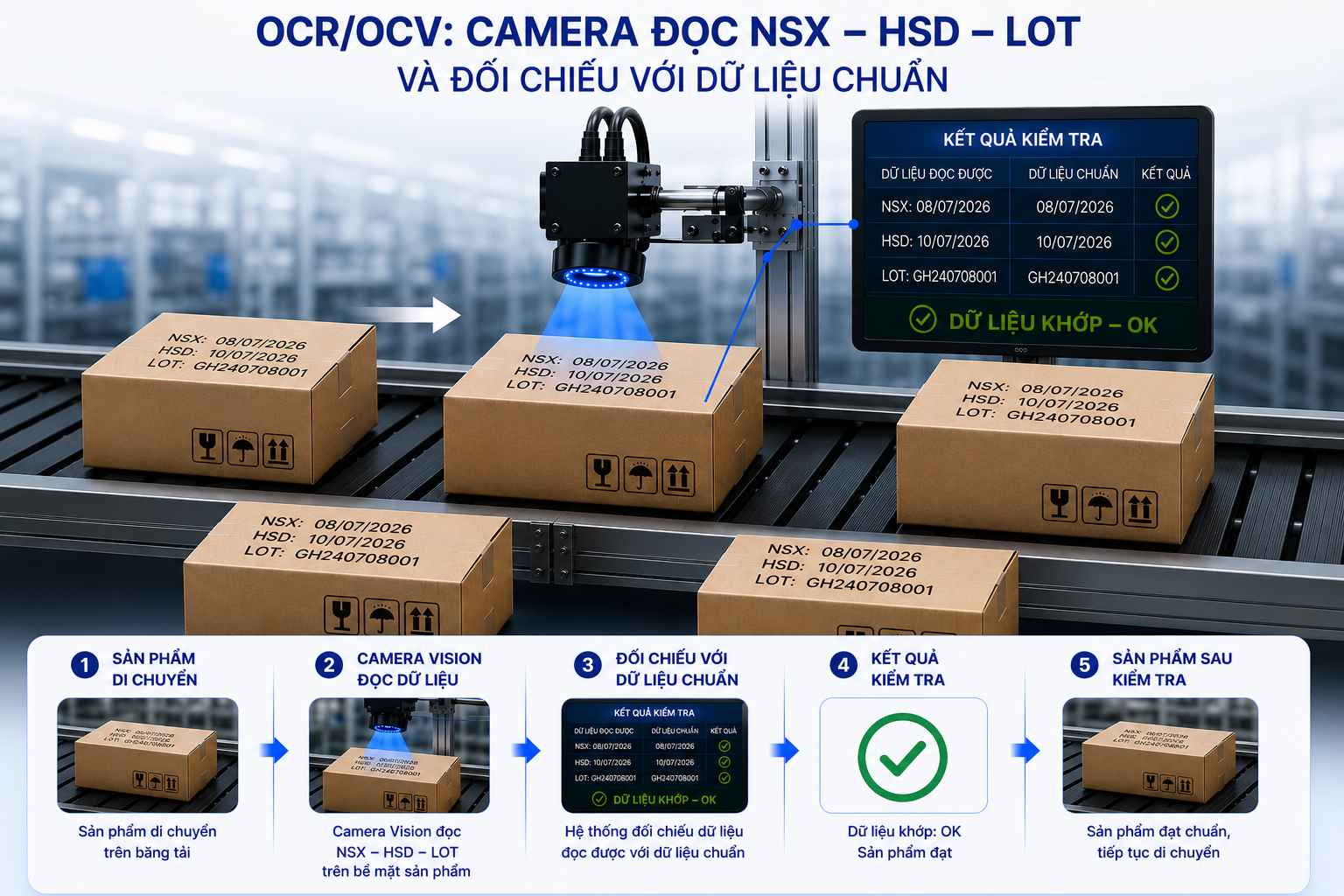

OCR và OCV trong hệ thống Vision

Ngoài đọc mã, hệ thống Vision còn có thể sử dụng công nghệ OCR/OCV để kiểm tra dữ liệu dạng ký tự.

OCR – Optical Character Recognition

OCR có nhiệm vụ nhận dạng ký tự trong hình ảnh.

Ví dụ:

Camera chụp dòng:

NSX: 20/08/2026

Hệ thống có thể nhận dạng nội dung này và chuyển thành dữ liệu để xử lý.

OCV – Optical Character Verification

OCV tập trung vào việc xác minh ký tự có đúng với dữ liệu yêu cầu hay không.

Ví dụ, hệ thống quản lý yêu cầu:

LOT: A260820

Camera đọc nội dung trên sản phẩm. Nếu kết quả khác với dữ liệu được cung cấp, sản phẩm có thể được đánh dấu NG.

Đây là giải pháp hữu ích khi doanh nghiệp cần kiểm soát NSX, HSD, số lô hoặc mã sản phẩm.

Lợi ích khi triển khai Camera Vision công nghiệp

Kiểm tra tự động

Thay vì phụ thuộc hoàn toàn vào nhân sự, hệ thống có thể thực hiện kiểm tra liên tục trên dây chuyền.

Giảm lỗi do con người

Những lỗi như đọc nhầm mã, bỏ sót sản phẩm hoặc kiểm tra không đồng nhất được hạn chế.

Kiểm soát dữ liệu sau in

Đây là lợi ích quan trọng đối với các doanh nghiệp sử dụng máy in dữ liệu biến đổi.

Tăng khả năng truy xuất

Khi mã được kiểm tra và lưu kết quả, doanh nghiệp có thể xây dựng dữ liệu đầy đủ hơn cho quá trình truy xuất.

Hỗ trợ tự động hóa

Camera Vision có thể kết nối với PLC, phần mềm quản lý và các thiết bị khác để hình thành quy trình tự động.

Giảm rủi ro sản phẩm lỗi

Sản phẩm lỗi có thể được phát hiện ngay tại dây chuyền thay vì chỉ được phát hiện ở công đoạn kiểm tra cuối.

Camera Vision kết hợp máy in công nghiệp

Một trong những mô hình ứng dụng phù hợp với Gia Huy là kết hợp:

Máy in → Camera Vision → Phần mềm dữ liệu → Cơ sở dữ liệu

Máy in chịu trách nhiệm tạo mã.

Camera Vision kiểm tra mã.

Phần mềm quản lý dữ liệu xác định nội dung cần in và lưu kết quả.

Cơ sở dữ liệu lưu thông tin phục vụ quản lý và truy xuất.

Mô hình này đã được Gia Huy triển khai trong các giải pháp truy xuất nguồn gốc và kiểm soát dữ liệu, đặc biệt với các ứng dụng QR Code, DataMatrix và dữ liệu biến đổi.

Ứng dụng Camera Vision trong các ngành sản xuất

Ngành thực phẩm

Kiểm tra QR Code, Barcode, ngày sản xuất, hạn sử dụng và thông tin lô.

Ngành đồ uống

Kiểm tra mã trên chai, lon, thùng carton hoặc bao bì thứ cấp.

Ngành dược phẩm

Kiểm tra QR Code, DataMatrix, số lô và dữ liệu serial. Gia Huy hiện cũng giới thiệu giải pháp Camera Vision kết hợp máy in và phần mềm quản lý dữ liệu cho ngành dược phẩm.

Ngành bao bì

Kiểm tra mã được in trên bao bì và đối chiếu dữ liệu.

Ngành nông sản

Kiểm tra mã truy xuất nguồn gốc trên sản phẩm hoặc bao bì.

Ngành công nghiệp

Kiểm tra mã linh kiện, số serial và thông tin sản phẩm.

Khi nào doanh nghiệp nên đầu tư hệ thống Vision?

Không phải dây chuyền nào cũng cần một hệ thống Vision phức tạp. Doanh nghiệp nên xem xét triển khai khi có một hoặc nhiều nhu cầu sau:

Dây chuyền có tốc độ cao.
Sản lượng lớn.
Yêu cầu kiểm tra 100% sản phẩm.
Có sử dụng QR Code hoặc DataMatrix.
Sử dụng dữ liệu biến đổi.
Cần đối chiếu dữ liệu sau in.
Khó kiểm tra bằng mắt thường.
Có yêu cầu tự động loại sản phẩm lỗi.
Cần lưu lại kết quả kiểm tra.

Đặc biệt, nếu doanh nghiệp đã triển khai máy in QR Code hoặc máy in dữ liệu biến đổi, việc bổ sung Camera Vision là bước hợp lý để tạo thành một quy trình kiểm soát khép kín.

Tiêu chí lựa chọn Camera Vision công nghiệp

Trước khi đầu tư, doanh nghiệp nên xác định rõ bài toán kiểm tra.

Tốc độ dây chuyền

Camera phải đáp ứng tốc độ sản phẩm đi qua vùng kiểm tra.

Độ phân giải

Độ phân giải cần phù hợp với kích thước mã và chi tiết cần kiểm tra.

Điều kiện ánh sáng

Nguồn sáng phù hợp giúp hình ảnh ổn định và giảm sai số.

Loại mã cần đọc

QR Code, Barcode, DataMatrix và OCR có yêu cầu xử lý khác nhau.

Khả năng kết nối

Nên xem xét khả năng kết nối với PLC, máy in, phần mềm và cơ sở dữ liệu.

Cơ cấu loại sản phẩm

Nếu cần loại sản phẩm NG tự động, hệ thống Vision phải có khả năng gửi tín hiệu đến thiết bị loại.

Khả năng mở rộng

Một hệ thống tốt nên có khả năng mở rộng thêm các tiêu chí kiểm tra khi nhu cầu sản xuất thay đổi.

Gia Huy Tech cung cấp giải pháp Camera Vision công nghiệp

Gia Huy Tech không chỉ cung cấp thiết bị in mà còn triển khai các giải pháp Camera Vision và phần mềm kiểm soát dữ liệu theo từng dây chuyền.

Giải pháp có thể kết hợp:

Camera công nghiệp.
Hệ thống Vision.
Máy in TIJ.
Máy in PIJ.
QR Code.
Barcode.
DataMatrix.
OCR/OCV.
Phần mềm dữ liệu biến đổi.
PLC.
Cơ cấu loại sản phẩm lỗi.
Hệ thống truy xuất nguồn gốc.

Cách tiếp cận này giúp doanh nghiệp giải quyết bài toán từ tạo dữ liệu → in mã → kiểm tra → loại lỗi → lưu dữ liệu, thay vì chỉ mua riêng một thiết bị.

Gia Huy cũng đang triển khai các giải pháp Camera Vision cho dây chuyền tốc độ cao, bao gồm kiểm tra mã QR, đối chiếu dữ liệu và phát hiện sản phẩm lỗi.

Xu hướng Camera Vision trong nhà máy thông minh

Trong quá trình chuyển đổi sang Smart Factory, Camera Vision ngày càng được sử dụng như một lớp kiểm soát dữ liệu và chất lượng ngay trên dây chuyền.

Khi kết hợp với máy in dữ liệu biến đổi, hệ thống có thể thực hiện:

Tạo mã → In mã → Kiểm tra mã → Đối chiếu dữ liệu → Loại lỗi → Lưu kết quả

Dữ liệu từ quá trình kiểm tra cũng có thể trở thành một phần của hệ thống truy xuất nguồn gốc.

Điều này đặc biệt phù hợp với những doanh nghiệp muốn kiểm soát sản phẩm theo từng mã định danh thay vì chỉ quản lý ở cấp độ lô sản xuất.

Kết luận

Camera Vision công nghiệp không đơn thuần là thiết bị chụp ảnh mà là một thành phần quan trọng trong hệ thống kiểm tra tự động của nhà máy. Với khả năng đọc mã, kiểm tra hình ảnh, đối chiếu dữ liệu và phát hiện sản phẩm không đạt, hệ thống Vision giúp doanh nghiệp giảm phụ thuộc vào kiểm tra thủ công và kiểm soát chất lượng ngay trên dây chuyền.

Đặc biệt, khi kết hợp Camera Vision + máy in công nghiệp + dữ liệu biến đổi + phần mềm quản lý, doanh nghiệp có thể xây dựng quy trình khép kín từ tạo dữ liệu, in mã, kiểm tra đến truy xuất sản phẩm. Đây là hướng triển khai phù hợp với các nhà máy đang đẩy mạnh tự động hóa và số hóa quản lý sản xuất.

Gia Huy Tech cung cấp giải pháp Camera Vision, máy in công nghiệp và phần mềm kiểm soát dữ liệu theo nhu cầu thực tế của từng dây chuyền, hỗ trợ doanh nghiệp khảo sát, demo và lựa chọn cấu hình phù hợp.
