Máy In DataMatrix: Cách Chọn Công Nghệ Phù Hợp Dây Chuyền

Máy In DataMatrix: Cách Chọn Công Nghệ Phù Hợp Dây Chuyền

Trong sản xuất công nghiệp, lượng dữ liệu cần quản lý trên sản phẩm ngày càng đa dạng, trong khi diện tích dành cho việc in mã lại có giới hạn. Một hộp dược phẩm, linh kiện điện tử, lọ mỹ phẩm hoặc tem nhãn nhỏ có thể cần hiển thị mã định danh, số lô, hạn sử dụng hoặc serial mà không làm ảnh hưởng đến bố cục bao bì.

Đây là một trong những lý do máy in DataMatrix được quan tâm trong các ứng dụng mã hóa sản phẩm và quản lý dữ liệu sản xuất.

Tuy nhiên, lựa chọn thiết bị không đơn giản chỉ là tìm một chiếc máy có khả năng in mã 2D. Mã DataMatrix phải có kích thước phù hợp, các điểm mã thể hiện rõ, tương phản đủ tốt và có thể được thiết bị đọc nhận diện trong điều kiện vận hành thực tế.

Với doanh nghiệp sản xuất, bài toán cần giải quyết là làm thế nào để in mã ổn định trên đúng vật liệu, tại đúng vị trí và theo đúng tốc độ dây chuyền.

Để đưa ra quyết định đầu tư hợp lý, doanh nghiệp cần đánh giá đồng thời công nghệ in, loại mực, kích thước mã, dữ liệu cần mã hóa và phương án kiểm tra sau in. Đây cũng là cơ sở để xác định nên sử dụng máy in phun nhiệt TIJ, máy in phun PIJ hay công nghệ Laser cho ứng dụng cụ thể.

DataMatrix là gì và được sử dụng trong sản xuất như thế nào?

DataMatrix là một loại mã vạch hai chiều (2D) có cấu trúc dạng ma trận, cho phép mã hóa dữ liệu trong một vùng diện tích tương đối nhỏ. Khác với Barcode một chiều thông thường, DataMatrix biểu diễn dữ liệu theo cả hai chiều, nhờ đó có thể đáp ứng nhiều ứng dụng định danh và quản lý thông tin sản phẩm.

Trong các ứng dụng phù hợp, DataMatrix có thể được sử dụng để mã hóa mã sản phẩm, số lô, serial, ngày sản xuất, hạn sử dụng hoặc các trường dữ liệu khác.

Cách mã hóa và chất lượng mã cần tuân theo yêu cầu của ứng dụng tương ứng, thay vì chỉ tạo một hình DataMatrix bất kỳ. Trong thực tế, DataMatrix được cân nhắc cho nhiều ứng dụng:

• Hộp và bao bì dược phẩm.
• Bao bì mỹ phẩm kích thước nhỏ.
• Tem nhãn sản phẩm.
• Linh kiện điện tử.
• Sản phẩm cần quản lý serial.
• Dây chuyền cần mã hóa số lô.
• Sản phẩm có yêu cầu truy xuất dữ liệu.
• Các ứng dụng có diện tích in hạn chế.

Điểm quan trọng là DataMatrix không tự tạo ra một hệ thống truy xuất hoàn chỉnh. Mã chỉ phát huy giá trị khi dữ liệu được quản lý và liên kết đúng với sản phẩm.

Khi nào doanh nghiệp nên chọn DataMatrix thay vì QR Code?

QR Code và DataMatrix đều là mã vạch 2D, nhưng doanh nghiệp không nên mặc định một loại luôn phù hợp hơn loại còn lại. Việc lựa chọn cần dựa trên mục tiêu sử dụng, không gian in, thiết bị đọc và hệ thống dữ liệu phía sau.

QR Code phù hợp với những ứng dụng nào?

QR Code thường được sử dụng khi doanh nghiệp muốn người dùng quét mã bằng điện thoại để truy cập website, xem thông tin sản phẩm, sử dụng dịch vụ hoặc tra cứu dữ liệu trên nền tảng trực tuyến.

QR Code cũng có thể được triển khai cho truy xuất nguồn gốc và định danh sản phẩm, tùy theo cách thiết kế hệ thống.

DataMatrix phù hợp với những ứng dụng nào?

DataMatrix đáng cân nhắc khi doanh nghiệp cần bố trí mã trong một vùng in nhỏ hoặc đưa dữ liệu định danh vào sản phẩm có diện tích in hạn chế. Một số ứng dụng điển hình gồm quản lý serial, số lô, mã sản phẩm và dữ liệu phục vụ truy xuất trong dây chuyền sản xuất.

Tuy nhiên, không thể kết luận rằng DataMatrix luôn nhỏ hơn hoặc dễ đọc hơn QR Code trong mọi trường hợp. Kích thước thực tế còn phụ thuộc vào lượng dữ liệu, cấu hình mã, công nghệ in và thiết bị đọc.

Doanh nghiệp có thể xem thêm bài In DataMatrix công nghiệp có gì khác so với QR Code? để đánh giá hai loại mã theo nhu cầu sử dụng.

Máy in DataMatrix cần đáp ứng những yêu cầu kỹ thuật nào?

Khi lựa chọn máy in DataMatrix công nghiệp, doanh nghiệp nên đánh giá theo điều kiện sản xuất thực tế thay vì chỉ dựa trên tên model hoặc thông số tốc độ tối đa.

Kích thước và cấu trúc mã

Kích thước mã có ảnh hưởng trực tiếp đến khả năng in và đọc.

Mã càng nhỏ thì yêu cầu kiểm soát kích thước module, độ sắc nét và sự đồng đều giữa các điểm mã càng quan trọng. Nếu lượng dữ liệu tăng, cấu trúc mã cũng có thể thay đổi, kéo theo kích thước tổng thể khác nhau.

Vì vậy, cần xác định dữ liệu thực tế cần mã hóa trước khi chốt kích thước DataMatrix.

Độ phân giải và chất lượng bản in

Độ phân giải của máy là một thông số cần xem xét, nhưng không phải yếu tố duy nhất quyết định chất lượng mã.

Kết quả còn phụ thuộc vào đầu in, loại mực, vật liệu, khoảng cách đầu in và điều kiện vận hành. Một cấu hình có độ phân giải cao vẫn có thể tạo ra mã khó đọc nếu mực lan hoặc bề mặt in không phù hợp.

Doanh nghiệp nên kiểm tra mã bằng thiết bị đọc thực tế; với ứng dụng yêu cầu chất lượng mã theo tiêu chuẩn, cần lựa chọn phương pháp xác minh tương ứng.

Vật liệu cần in

Carton, giấy, nhựa, màng ghép, kim loại và thủy tinh có đặc tính bề mặt khác nhau.

Đối với máy in phun, loại mực và khả năng bám mực cần được đánh giá trên đúng vật liệu. Đối với Laser, cần kiểm tra khả năng tạo dấu phù hợp với vật liệu mà không ảnh hưởng đến sản phẩm hoặc bao bì.

Không nên dùng một kết quả thử nghiệm trên carton để kết luận thiết bị sẽ in tốt trên nhựa hoặc màng ghép.

Tốc độ dây chuyền

Máy in phải đáp ứng tốc độ sản xuất thực tế, đồng thời đảm bảo mã có thể đọc được sau khi in.

Ngoài tốc độ băng tải, cần xem xét khoảng cách giữa các sản phẩm, hướng di chuyển, vị trí đầu in và cách kích hoạt lệnh in.

Nếu tốc độ thay đổi theo từng chế độ vận hành, nên thử nghiệm ở các điều kiện tương ứng trước khi triển khai chính thức.

Khả năng kết nối dữ liệu

Nếu doanh nghiệp chỉ in một mã cố định, việc thiết lập tương đối đơn giản. Ngược lại, khi cần in số lô, serial hoặc DataMatrix thay đổi theo từng sản phẩm, cần xem xét khả năng nhận dữ liệu của hệ thống.

Nguồn dữ liệu có thể đến từ phần mềm sản xuất, cơ sở dữ liệu hoặc một hệ thống trung gian. Cách kết nối cụ thể phụ thuộc vào máy in và kiến trúc hiện có của nhà máy.

In DataMatrix trên bao bì nhỏ: Vì sao cần thử nghiệm thực tế?

Với bao bì nhỏ, mục tiêu thường là tạo ra mã gọn nhưng vẫn đáp ứng yêu cầu đọc. Đây cũng là ứng dụng cần đặc biệt chú ý đến chất lượng in.

Khi kích thước mã giảm, các module trở nên nhỏ hơn. Nếu bản in không thể hiện rõ ranh giới giữa vùng tối và vùng sáng, thiết bị đọc có thể gặp khó khăn khi nhận diện mã.

Các vấn đề cần kiểm tra gồm:

• Module có đồng đều hay không.
• Các cạnh của mã có bị nhòe hay không.
• Độ tương phản có phù hợp không.
• Bề mặt có phản sáng hoặc gây khó đọc không.
• Kích thước mã và vùng trống xung quanh có đáp ứng yêu cầu không.
• Thiết bị đọc có nhận diện mã ổn định ở tốc độ sản xuất thực tế không.

Với các ứng dụng GS1 DataMatrix, chất lượng mã còn có thể cần được xác minh theo tiêu chuẩn phù hợp, chẳng hạn ISO/IEC 15415 cho chất lượng in mã 2D. Việc quét được một lần không đồng nghĩa mã chắc chắn đáp ứng mọi tiêu chí chất lượng của ứng dụng.

Doanh nghiệp có thể tham khảo thêm bài In DataMatrix công nghiệp cho bao bì nhỏ để tìm hiểu các yếu tố cần xem xét khi bố trí mã trên vùng in hạn chế.

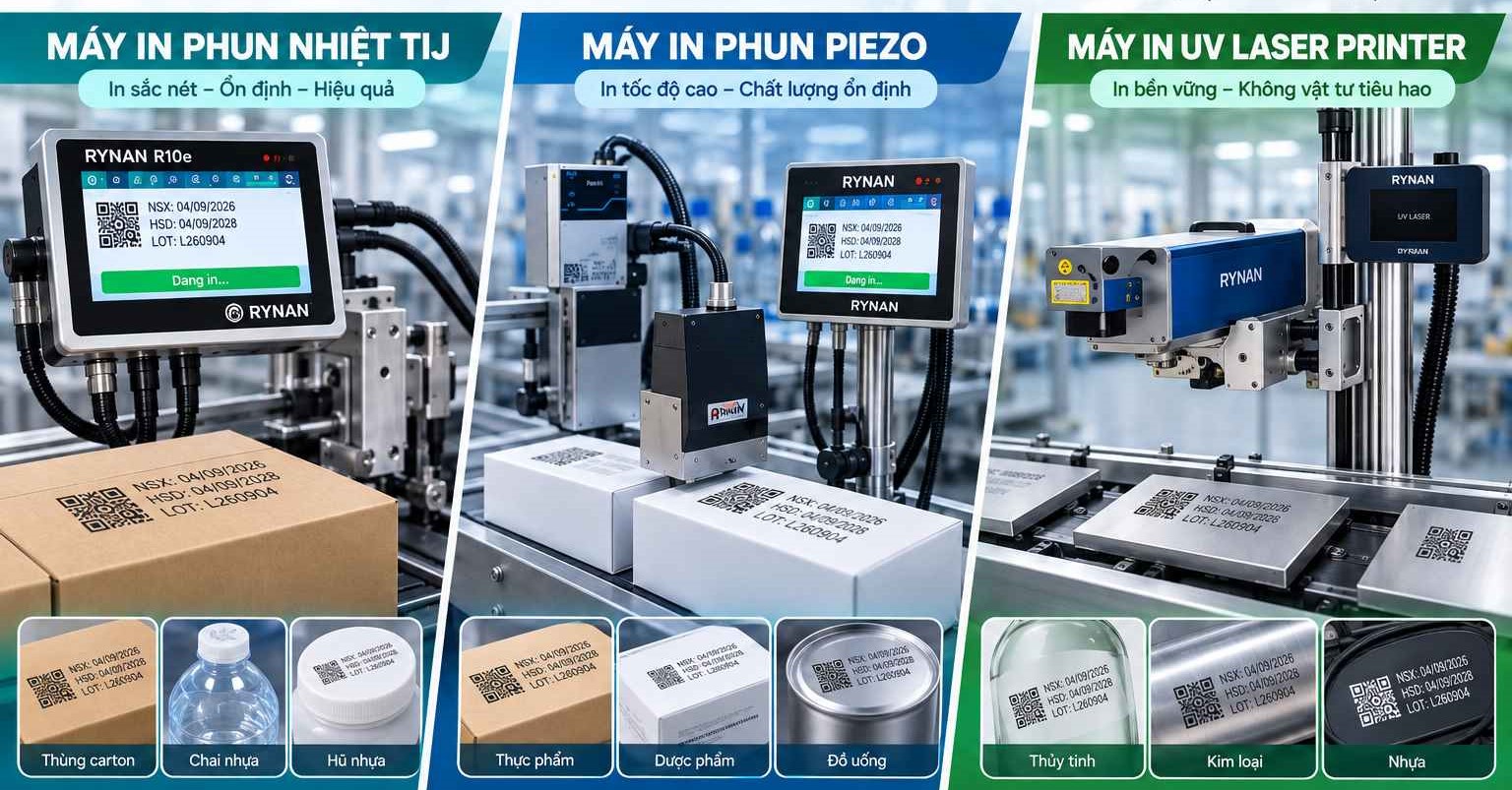

Nên chọn máy in DataMatrix TIJ, PIJ, CIJ hay Laser?

Không có một công nghệ phù hợp với mọi dây chuyền. Mỗi lựa chọn cần được đánh giá dựa trên vật liệu, nội dung in, tốc độ, môi trường vận hành và chi phí sở hữu.

Máy in TIJ

TIJ (Thermal Inkjet) là công nghệ in phun nhiệt, thường được cân nhắc khi doanh nghiệp cần bản in rõ trên bề mặt phù hợp và muốn in ký tự, Barcode, QR Code hoặc DataMatrix.

TIJ có thể phù hợp với các ứng dụng in mã trên bao bì giấy, carton hoặc những vật liệu khác đã được thử nghiệm tương thích với mực.

Khi lựa chọn TIJ, cần xem xét loại cartridge, mực, khoảng cách đầu in và khả năng tích hợp với dữ liệu sản xuất.

Đối với ứng dụng DataMatrix, điều quan trọng là xác nhận mã thực tế có thể đọc được ở kích thước và tốc độ yêu cầu, thay vì chỉ dựa vào độ phân giải công bố.

Máy in PIJ

PIJ có thể được cân nhắc trong các ứng dụng cần cấu hình đầu in hoặc vùng in phù hợp với dây chuyền công nghiệp cụ thể.

Tùy hệ thống, PIJ có thể phục vụ những nhu cầu in liên tục hoặc in trên vùng rộng hơn. Tuy nhiên, không nên mặc định PIJ phù hợp với mọi sản phẩm có kích thước lớn hay mọi dây chuyền tốc độ cao.

Cần đánh giá khả năng in mã 2D, độ phân giải, vật liệu và điều kiện vận hành của cấu hình cụ thể.

Máy in CIJ

CIJ (Continuous Inkjet) thường được sử dụng trong các ứng dụng in liên tục trên dây chuyền, đặc biệt khi cần đánh dấu trên một số dạng bề mặt công nghiệp.

Khi cân nhắc CIJ cho DataMatrix, doanh nghiệp cần xác minh khả năng tạo ra mã 2D đủ rõ trong điều kiện thực tế. Khả năng in ký tự nhỏ không tự động đồng nghĩa với khả năng in DataMatrix đạt yêu cầu.

Công nghệ Laser

Laser đánh dấu trực tiếp lên vật liệu bằng năng lượng laser, không sử dụng mực in trong quá trình đánh dấu.

Công nghệ này có thể phù hợp với những ứng dụng cần dấu bền hoặc không muốn sử dụng vật tư mực. Tuy nhiên, kết quả phụ thuộc vào loại laser, vật liệu và cấu hình đánh dấu.

Doanh nghiệp cần kiểm tra độ tương phản, chất lượng mã và ảnh hưởng của quá trình đánh dấu đến bề mặt sản phẩm trước khi quyết định.

Để so sánh các phương án theo ứng dụng, có thể tham khảo bài So sánh TIJ, CIJ và Laser: Lựa chọn công nghệ in công nghiệp phù hợp.

Máy in DataMatrix RYNAN: Cần lựa chọn theo cấu hình thực tế

Với những doanh nghiệp đang cân nhắc công nghệ TIJ, một số dòng máy RYNAN có khả năng xử lý các dạng mã 2D và dữ liệu biến đổi tùy cấu hình.

Chẳng hạn, máy in RYNAN R10e với khả năng in Barcode, QR Code, DataMatrix và GS1 DataMatrix, cùng các chức năng xử lý dữ liệu theo cấu hình hỗ trợ.

Trong khi đó, máy in RYNAN R20e có khả năng kết nối tối đa hai đầu in độc lập, phù hợp để xem xét trong những ứng dụng cần bố trí nhiều vùng in hoặc phối hợp các đầu in trên cùng dây chuyền.

Tuy nhiên, việc một model hỗ trợ DataMatrix không có nghĩa model đó phù hợp với mọi kích thước mã hoặc mọi vật liệu.

Trước khi lựa chọn, doanh nghiệp cần xác định:

• Kích thước và nội dung DataMatrix.
• Bề mặt cần in.
• Tốc độ dây chuyền.
• Vị trí lắp đầu in.
• Loại mực tương thích.
• Nguồn dữ liệu cần kết nối.
• Yêu cầu kiểm tra mã sau in.

Chỉ khi những yếu tố này được đánh giá đồng thời, doanh nghiệp mới có cơ sở lựa chọn cấu hình máy phù hợp.

DataMatrix và dữ liệu biến đổi: Khi mỗi sản phẩm cần một mã riêng

Một ứng dụng quan trọng của DataMatrix là định danh sản phẩm theo serial.

Ví dụ, ba sản phẩm cùng mã hàng nhưng được cấp định danh khác nhau:

Sản phẩm A → Serial 000001

Sản phẩm B → Serial 000002

Sản phẩm C → Serial 000003

Mỗi serial có thể được mã hóa thành một DataMatrix tương ứng. Khi đó, hệ thống không chỉ cần in đúng mã mà còn phải đảm bảo mỗi mã được gắn với đúng sản phẩm.

Mô hình triển khai có thể gồm:

Database → Phần mềm cấp dữ liệu → Máy in → Sản phẩm

Nếu máy in nhận dữ liệu theo danh sách hoặc từ hệ thống quản lý, quy trình cần có cơ chế xác nhận dữ liệu nào được cấp cho từng sản phẩm. Với dây chuyền liên tục, cảm biến hoặc PLC có thể được sử dụng trong phương án đồng bộ tùy thiết kế.

Camera Vision kiểm tra DataMatrix sau in

Một mã DataMatrix được in ra chưa chắc đã đáp ứng yêu cầu sử dụng. Mã có thể bị thiếu nét, nhòe, sai nội dung hoặc không đọc được trong điều kiện vận hành thực tế.

Vì vậy, với dây chuyền cần kiểm soát chặt chất lượng mã, doanh nghiệp nên cân nhắc hệ thống Camera Vision hoặc thiết bị đọc mã phù hợp.

Mô hình kiểm tra cơ bản:

Máy in → Sản phẩm → Camera Vision → Đọc mã → Đối chiếu dữ liệu → OK/NG

Tùy cấu hình, hệ thống có thể thực hiện một hoặc nhiều chức năng:

• Xác nhận mã có xuất hiện trên sản phẩm.
• Đọc nội dung DataMatrix.
• Đối chiếu serial hoặc số lô với dữ liệu được cấp.
• Kiểm tra vị trí mã.
• Phát hiện mã không đọc được.
• Gửi tín hiệu cảnh báo hoặc yêu cầu loại sản phẩm lỗi.

Cần phân biệt giữa việc đọc mã và xác minh chất lượng mã theo tiêu chuẩn. Một camera hoặc đầu đọc thông thường có thể đọc được nội dung nhưng chưa chắc thực hiện được phép đo chất lượng mã theo tiêu chuẩn xác minh chuyên dụng. Nếu ứng dụng yêu cầu mức chất lượng xác định, doanh nghiệp cần chọn thiết bị xác minh phù hợp.

Máy in DataMatrix được ứng dụng trong những ngành nào?

Dược phẩm

DataMatrix có thể được sử dụng để mã hóa các thông tin như mã sản phẩm, số lô, hạn sử dụng và serial, tùy hệ thống định danh được áp dụng.

Đối với lĩnh vực này, doanh nghiệp cần đặc biệt chú ý đến tính chính xác của dữ liệu, chất lượng mã và khả năng lưu lại kết quả kiểm tra khi quy trình yêu cầu.

Mỹ phẩm

Các sản phẩm như tuýp, lọ serum, hộp mỹ phẩm hoặc bao bì có diện tích hạn chế có thể cần phương án in mã nhỏ. Kích thước mã và vị trí in cần được xác định dựa trên diện tích thực tế và khả năng đọc sau in.

Điện tử và linh kiện

DataMatrix có thể được sử dụng để quản lý mã linh kiện, serial hoặc thông tin phục vụ truy vết. Với linh kiện nhỏ, việc lựa chọn giữa in phun và đánh dấu bằng laser cần dựa trên vật liệu và yêu cầu sử dụng.

Thực phẩm và đồ uống

Tùy hệ thống quản lý, DataMatrix có thể được dùng để mã hóa thông tin lô hoặc dữ liệu định danh. Doanh nghiệp cần đánh giá bề mặt bao bì, điều kiện sản xuất và khả năng quét mã ở công đoạn tiếp theo.

Bao bì và sản phẩm công nghiệp

Với các dây chuyền có nhiều SKU hoặc nhiều lệnh sản xuất, DataMatrix có thể hỗ trợ nhận diện sản phẩm, quản lý serial và liên kết dữ liệu sản xuất.

Doanh nghiệp nên chọn máy in DataMatrix theo tiêu chí nào?

Để tránh đầu tư thiết bị không phù hợp, nên bắt đầu bằng việc xác định yêu cầu của sản phẩm và quy trình.

• Xác định dữ liệu cần mã hóa. Cần biết mã sẽ chứa serial, số lô, hạn sử dụng, mã sản phẩm hay nhiều trường dữ liệu kết hợp.
• Xác định vùng in. Kích thước bề mặt và vị trí lắp đặt sẽ ảnh hưởng đến phương án bố trí đầu in.
• Xác định vật liệu. Nếu sử dụng máy in phun, cần chọn mực tương thích. Nếu sử dụng Laser, cần kiểm tra khả năng đánh dấu trên vật liệu cụ thể.
• Đánh giá tốc độ dây chuyền. Cần thử ở tốc độ vận hành mục tiêu, không chỉ kiểm tra khi sản phẩm chạy chậm.
• Xác định nguồn dữ liệu. Nếu mã thay đổi theo từng sản phẩm, cần làm rõ cách cấp dữ liệu, đồng bộ và hạn chế việc cấp trùng mã.
• Xác định yêu cầu kiểm tra. Doanh nghiệp cần quyết định có cần kiểm tra khả năng đọc, đối chiếu nội dung hay xác minh chất lượng mã theo tiêu chuẩn hay không.
• Tính đến vận hành và bảo trì. Chi phí đầu tư không chỉ nằm ở máy in mà còn có thể gồm mực, vật tư tiêu hao, đầu in, thiết bị kiểm tra, tích hợp và thời gian dừng máy.

Vì sao nên demo máy in DataMatrix trước khi đầu tư?

Catalogue giúp doanh nghiệp hiểu cấu hình và tính năng, nhưng chưa thể thay thế thử nghiệm trên sản phẩm thực tế. Với DataMatrix, kết quả có thể khác nhau đáng kể theo vật liệu, kích thước mã, lượng dữ liệu, loại mực và tốc độ dây chuyền.

Trước khi quyết định đầu tư, nên thực hiện một quy trình thử nghiệm gồm:

• Cung cấp mẫu sản phẩm hoặc bao bì thực tế.
• Xác định dữ liệu và kích thước mã cần in.
• Chọn công nghệ và cấu hình thử.
• In trên vật liệu thật.
• Kiểm tra mã bằng thiết bị đọc phù hợp.
• Đánh giá chất lượng và độ ổn định ở tốc độ mục tiêu.
• Kiểm tra khả năng kết nối nếu sử dụng dữ liệu biến đổi.

Nếu cần đánh giá trực tiếp trên dây chuyền, doanh nghiệp có thể tìm hiểu dịch vụ demo tận nơi của Gia Huy. Việc thử nghiệm giúp xác định những điểm cần điều chỉnh trước khi thiết bị được đưa vào sản xuất chính thức.

Xu hướng in DataMatrix: Từ mã hóa sản phẩm đến kiểm soát dữ liệu

Trong môi trường sản xuất, DataMatrix ngày càng có ý nghĩa khi được triển khai cùng hệ thống dữ liệu thay vì hoạt động như một mã độc lập.

Một mô hình tích hợp có thể gồm:

ERP/MES → Database → Phần mềm cấp dữ liệu → Máy in → Sản phẩm → Camera/Đầu đọc → Lưu kết quả

Trong mô hình này, máy in đảm nhiệm việc tạo mã trên sản phẩm; hệ thống dữ liệu quản lý nội dung được cấp; còn thiết bị kiểm tra xác nhận mã theo những tiêu chí đã thiết lập.

Mức độ tích hợp có thể khác nhau giữa các nhà máy. Doanh nghiệp không nhất thiết phải triển khai toàn bộ ngay từ đầu, nhưng nên xác định sớm yêu cầu mở rộng để tránh phải thay đổi kiến trúc khi nhu cầu quản lý phát triển.

Đối với doanh nghiệp đang xây dựng hệ thống truy xuất, bài toán không dừng ở việc tạo mã DataMatrix. Điều quan trọng là đảm bảo mã được cấp đúng, in đúng trên sản phẩm, đọc được theo yêu cầu và liên kết được với dữ liệu tương ứng.

Kết luận

Máy in DataMatrix cần được lựa chọn dựa trên bài toán sản xuất cụ thể, thay vì chỉ dựa vào độ phân giải hoặc tốc độ được công bố.

Doanh nghiệp nên bắt đầu từ dữ liệu cần mã hóa, kích thước vùng in, vật liệu, tốc độ dây chuyền và yêu cầu đọc mã. Sau đó mới xác định công nghệ in, loại mực hoặc phương pháp đánh dấu và cấu hình thiết bị phù hợp.

Với những ứng dụng cần quản lý serial hoặc truy xuất chi tiết, DataMatrix có thể trở thành một phần quan trọng trong hệ thống định danh sản phẩm. Khi kết hợp cùng dữ liệu biến đổi và Camera Vision, doanh nghiệp còn có thể bổ sung bước kiểm tra mã sau in, giảm nguy cơ sai lệch giữa dữ liệu được cấp và mã trên sản phẩm.

Trước khi đầu tư, nên thử nghiệm trên đúng vật liệu và điều kiện vận hành thực tế. Đây là cơ sở thiết thực để xác định máy in DataMatrix có đáp ứng yêu cầu của dây chuyền hay không, đồng thời hạn chế chi phí phát sinh sau khi lắp đặt.

Câu hỏi thường gặp về máy in DataMatrix

Máy in DataMatrix có phù hợp với bao bì nhỏ không?

Có thể phù hợp. Tuy nhiên, khả năng sử dụng phụ thuộc vào kích thước mã, lượng dữ liệu, công nghệ in và khả năng đọc mã sau in. Nên thử nghiệm trên bao bì thực tế trước khi chốt cấu hình.

Có thể dùng TIJ để in DataMatrix không?

Có thể, với máy và cấu hình hỗ trợ loại mã này. Doanh nghiệp cần kiểm tra chất lượng mã thực tế trên vật liệu cần in, đặc biệt khi yêu cầu kích thước nhỏ hoặc tốc độ cao.

Làm thế nào để biết máy in DataMatrix có phù hợp với dây chuyền?

Cách thực tế nhất là chạy thử với đúng dữ liệu, vật liệu, kích thước mã và tốc độ vận hành. Kết quả cần được kiểm tra bằng thiết bị đọc hoặc thiết bị xác minh phù hợp với yêu cầu của ứng dụng.
